工程测试测试情形:
为挺高电力系统电力线质量 ，一汽消费者气车是有限的司统计数据中央二个供电系统室多台2000kVA配电箱式变压器和多台1600kVA配电箱式变压器下 ，各选配的安装我司1套300A有源滤波柜 。
其电机负载关键为资料主机房主机电源、UPS、老板桌、调频器等设备 。
设备于2023年4月份调试并投入运行 。

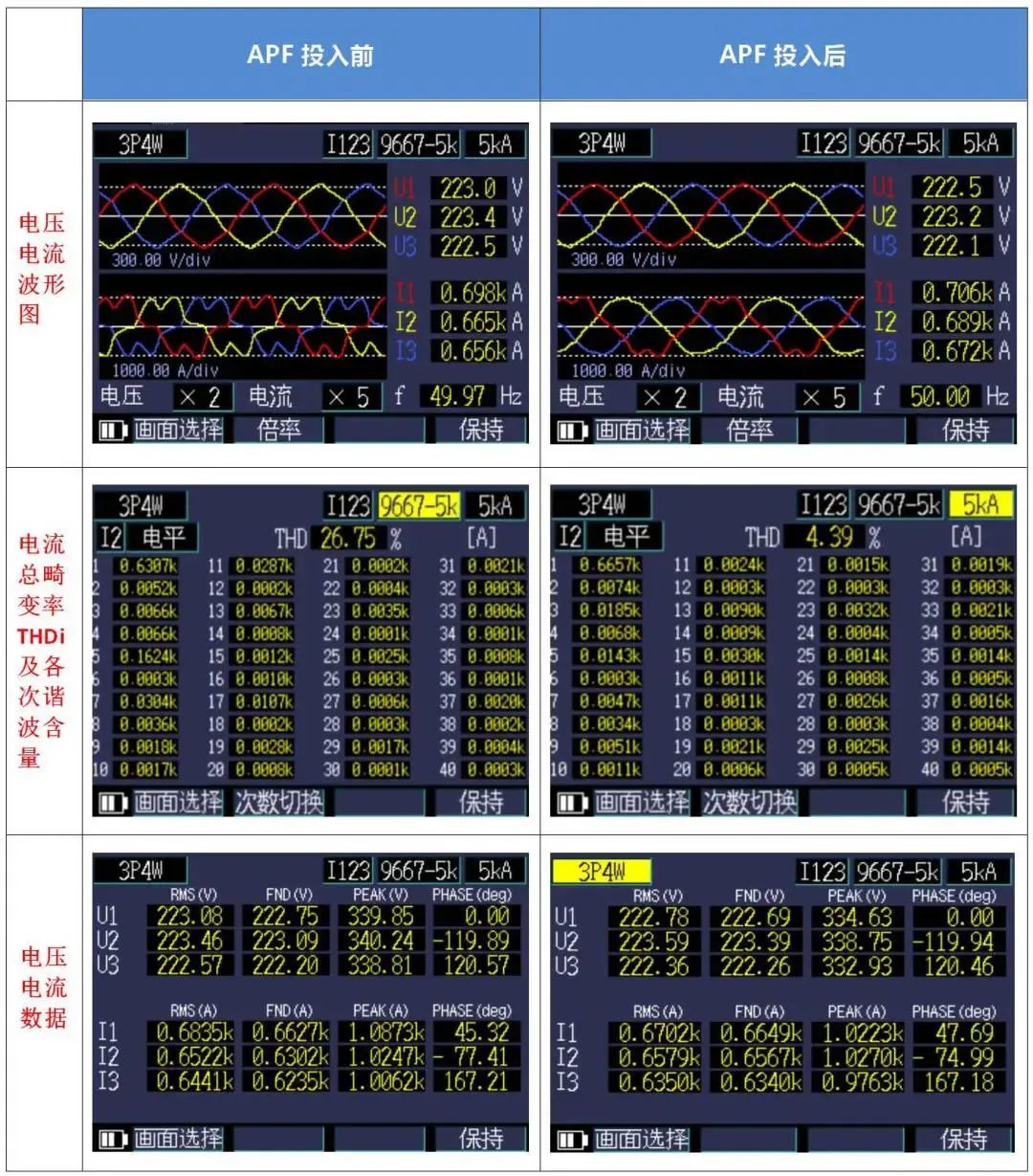

我司对有源滤波柜投入前后谐波情况进行了数据测试 ，数据如下：
理论依据：四台3P4W 300A有源滤波柜全执行 ，电原侧瞬时交流电轮廓率THDi由26.75%走低到4.39% 。这其中 ，5次谐波瞬时交流电由162.4A走低到14.3A ，7次谐波瞬时交流电由30.4A走低到4.7A 。

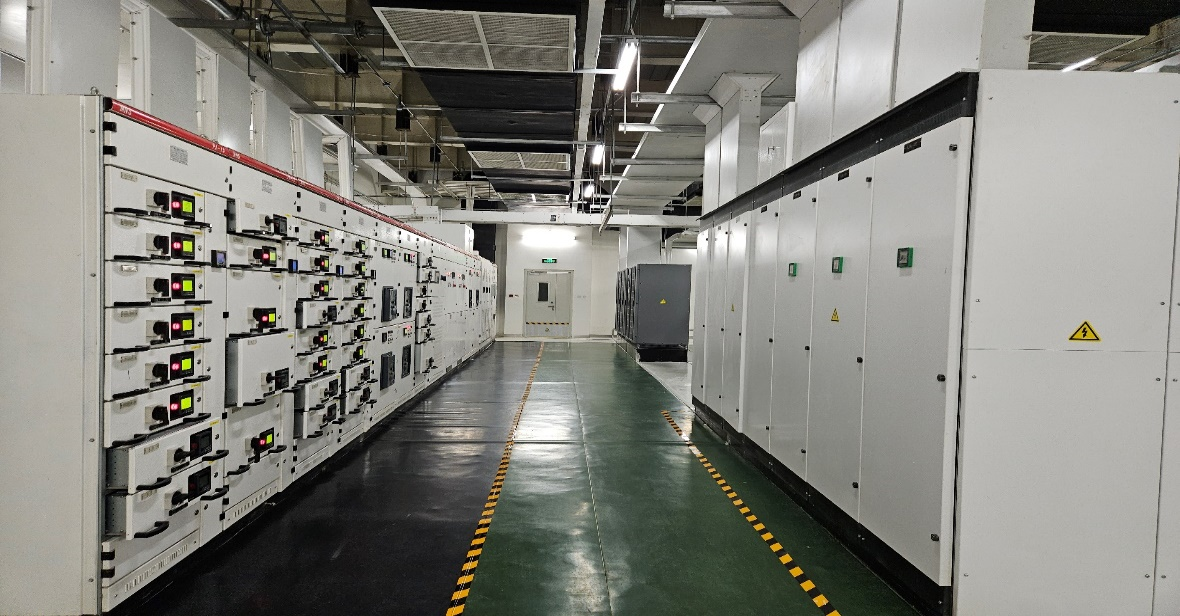

实地实物:
