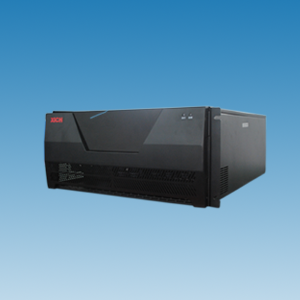

静止无功发生器

匀速直线运动无功发生了器将自换相桥式三极管板满足电抗器立即串联在电力上  ,适度地改善桥式三极管板联席会侧輸出的电压的相位和幅值可能立即抑制其联席会侧功率  ,使该三极管板传出去达到规定的无功功率  ,满足最新无功赔偿标准的主要目的 。
  • 产品概述
  • 型号说明
  • 使用条件

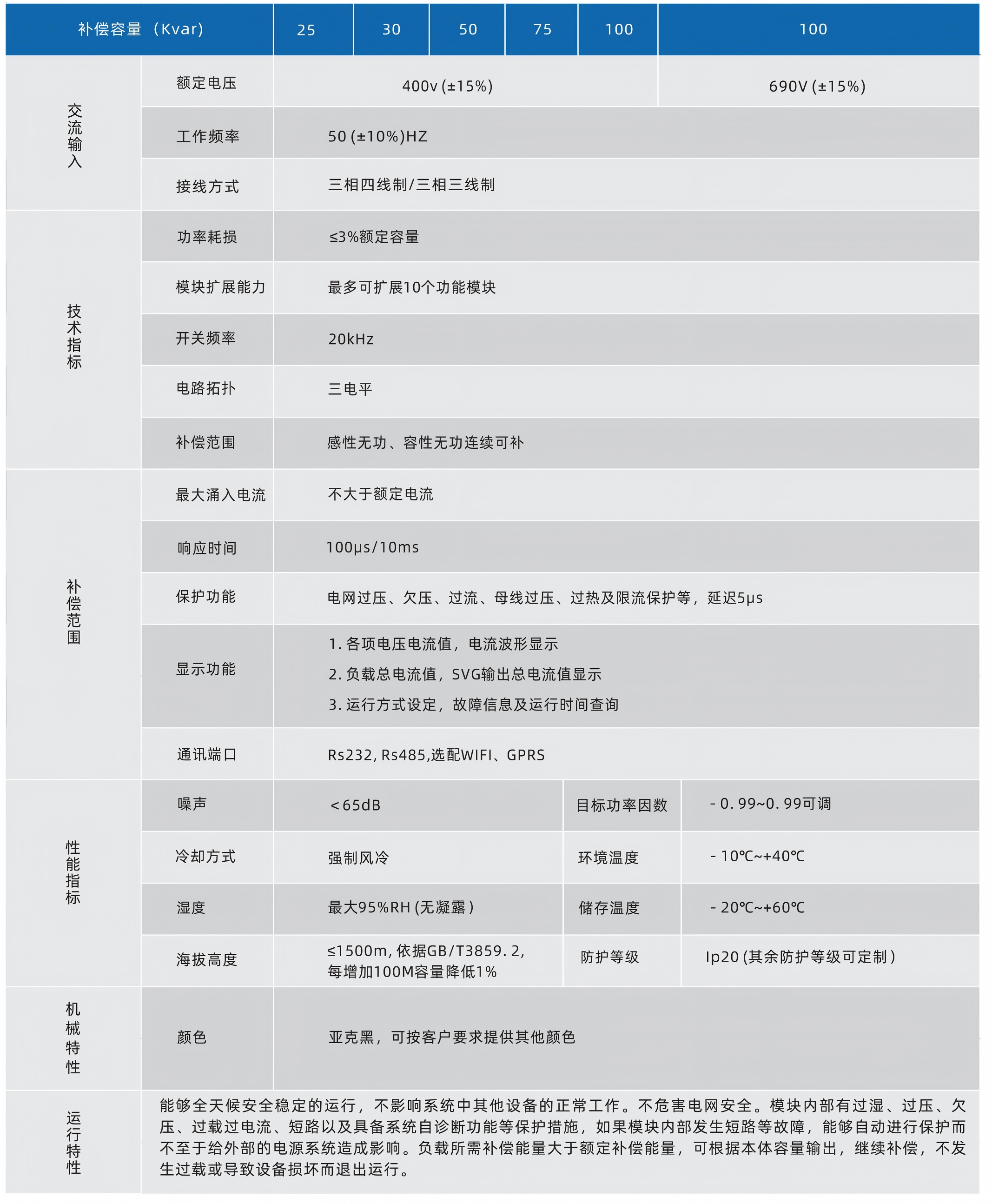

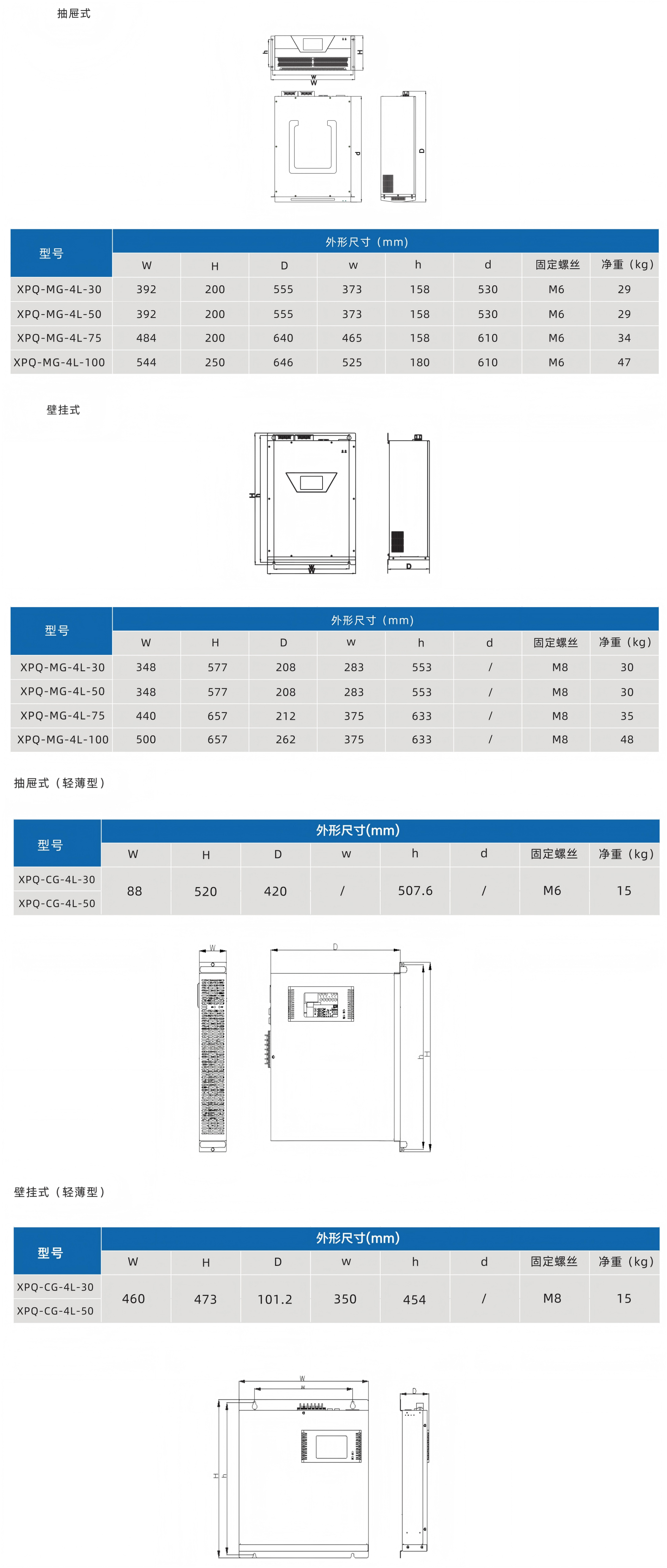

  • 规格型号

STATCOM-静止无功发生器(又称SVG)的基本原理是将自换相桥式电DB多宝体育网址过电抗器直接并联在电网上  ,适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流  ,就可以使该电路发出满足要求的无功电流  ,实现动态无功补偿的目的 。

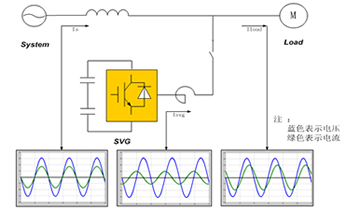

XC SVG静止无功发生器(图1)

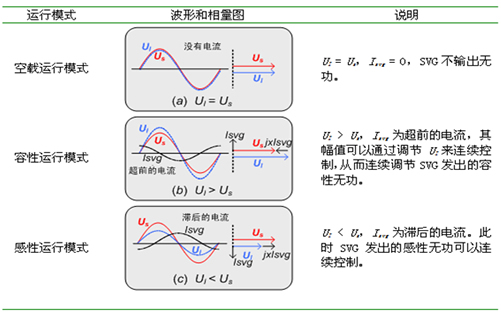

SVG的三种工作模式:

XC SVG静止无功发生器(图2)

设计生产标准:
GB 191—2000         包装储运图示标志
GB 4208—2008        外壳防护等级(IP代码)
GB/T 2900.1—2008     电工术语  基本术语
GB/T 2900.33—2004    电工术语  电力电子技术
GB/T 3859.1—1993     半导体整流器基本要求的规定
GB/T 4025—2003       人机界面标志标识的基本规则 指示灯和操作器的编码规则
GB/T 13422—1992      半导体电力变流器 电气试验方法
